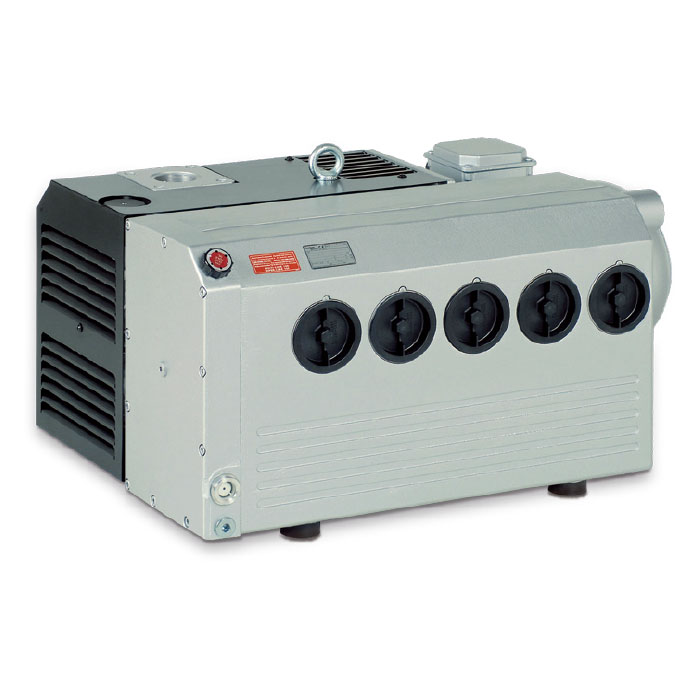

Rietschle V-VC303

油润滑旋片泵 V-VC

• 油浸式旋片真空泵

• 法兰电机。

• 转子两侧的轴承。

• 油/空气热交换器是标准配置。

• 尺寸 150 及更大规格配备细网过滤器、真空单向阀、气镇阀、保护盖和油分离器作为标准配置。

• 用于工业真空的 IV 版本

• XD 版本适用于潮湿和潮湿过程的重型应用。




油润滑旋片真空泵工作原理

• 通过减少体积来增加压力是旋转叶片操作的原理。这种设计为压力、真空或两者的组合提供了出色的服务。在圆柱形外壳中，转子偏心放置，使其顶部几乎接触气缸。所谓的转子叶片或叶片位于转子槽内。例如，当转子开始转动时，由于离心力的作用，叶片被甩出并在气缸的内表面上滑动。

• 以这种方式，在两个叶片之间形成了一个单元，其体积在旋转过程中不断变化。空气从进气口进入一个单元，直到后叶片到达进气口的远端。此时电池已达到其最大风量。

• 随着细胞从端口移开，其体积变得越来越小，空气因此被压缩并且压力升高。有些型号在排气口旁边装有排气阀，当达到最大压力时，排气阀会阻止排出的空气回流。

• Rietschle V-VC303 查看详情
